FDR D-EVO II C24 a mais nova adição à linha D-EVO II, incorporando a mais recente tecnologia FUJIFILM.

Esta nova forma compacta compartilha a mesma filosofia de design que o resto da linha FDR D-EVO II. Seu tamanho pequeno é particularmente adequado para exames ortopédicos e neonatais.

A introdução do D-EVO II C24 marca a conclusão da linha da série D-EVO II

Compacto e leve - Um ajuste perfeito para exames ortopédicos e neonatais

Tamanho pequeno - perfeito para pacientes pequenos e anatomia, como extremidades, ombros, c-espinhas e muito mais. Com apenas 24x30cm, o D-EVOII C24 é perfeito para a UTIN e pode ser colocado em bandejas de isolette neonatal sem modificação.

Peso ultraleve - em aprox. 1,5kg incluindo bateria , este novo painel é 20% mais leve que o D-EVO mais C24i.

Modo de hibernação extra

O tempo de execução da bateria pode ser estendido até 48 horas com o modo de hibernação extra.

A. “Função evoluída”

Desenho de concha

A forma arredondada da borda do painel permite uma inserção mais fácil no leito do paciente e foi projetada para tornar mais fácil pegar o detector, mesmo quando colocado na horizontal. NOTA: O perfil do painel do C24 não é idêntico aos outros painéis da série D-EVO II.

Base de encaixe

O Docking Stand (DS) é usado não apenas para armazenamento do painel, mas também para carregamento. Aproximadamente. São necessárias 4 horas para uma carga completa, menos da metade do tempo do Suporte para D-EVO (10 horas).

O registro fácil e o compartilhamento do painel são possíveis simplesmente inserindo o D-EVO II no Docking Stand.

A seleção e o status do detector podem ser confirmados na sala de raios-X por indicadores LED no suporte de acoplamento.

Um único suporte de encaixe pode ser usado alternadamente para todos os tamanhos de detector D-EVO II.

Led INDICADORES

LEDs em cada lado do painel exibem o status do detector. Onde vários detectores são usados em uma sala de raios-X, cada painel pode ser facilmente identificado pela cor do LIDERADO.

Os indicadores LED no detector estão vinculados aos do suporte de acoplamento.

O LED pisca em vermelho quando um choque no painel é detectado.

O status da bateria é exibido na parte traseira do detector.

Faixa mais ampla de banda de frequência para comunicação sem fio

O D-EVO II C24 suporta várias faixas de frequência para comunicação sem fio (2,4 GHz, W52, W53 e W56).

B. "Proteção evoluída"

À prova d'água

D-EVO II C24 está em conformidade com o teste de impermeabilidade IPX6 (protegido contra mares agitados).

Revestimento antibacteriano

Com a tecnologia exclusiva 'Hydro Ag' da FUJIFILM, há uma redução de 99,99% das bactérias na superfície do detector em uma hora. Não é clinicamente demonstrado que as infecções em pacientes são reduzidas como resultado do Hydro Ag, mas a proteção antibacteriana é um claro diferenciador dos modelos concorrentes.

Estrutura SRM (liga de magnésio reforçada com nervuras em forma de concha)

A estrutura SRM do D-EVO II permite uma carga suportável aprimorada em comparação com o D-EVO (carga pontual: 160 kg, carga superficial: 310 kg).

C. “Mobilidade evoluída”

Modo de exposição da memória

A memória do painel embutido pode armazenar até 200 imagens . As imagens armazenadas podem ser baixadas para um console no departamento de raios-X sem a necessidade de levar um console para o quarto do paciente.

Ponto de acesso sem fio desenvolvido pela FUJIFILM (Small AP)

A caixa de utilitário não é mais necessária com o FDR Go flex e este pequeno AP fornece mobilidade aprimorada com D-EVO II para soluções móveis.

D. “Qualidade Evoluída”

Qualidade de imagem superior com circuito de redução de ruído dentro do detector

O circuito de redução de ruído exclusivo da FUJIFILM aumenta a sensibilidade em áreas de baixa dosagem, como parte cardíaca / mediastínica.

Assim como o D-EVO, o D-EVO II possui tecnologia ISS que fornece DQE e MTF superiores.

Clique no ícone ao lado e baixe o folder de apresentação deste produto.

Função evoluída - A forma arredondada facilita a identificação do detector. LEDs indicadores de status.

Proteção evoluída - Maior durabilidade, impermeabilização.

Mobilidade evoluída - ultraleve, armazenamento de imagens via painel de memória interna.

Qualidade evoluída - Alta qualidade de imagem possibilitada pelo ISS, circuito de redução de ruído e combinação otimizada de fósforo GOS.

1. Inserção aprimorada por meio do design da concha

O design da concha, com seu perfil curvo, permite uma inserção mais fácil nos leitos dos pacientes. Esta forma fácil de segurar torna o painel fácil de pegar, mesmo quando colocado na horizontal, melhorando a eficiência da tarefa.

2. LEDs de cinco cores para melhorar a identificação do painel

O painel D-Evo é equipado com LEDs no centro de cada um dos quatro lados para facilitar a verificação da posição central durante a geração de imagens. Selecione entre cinco cores ao usar vários detectores (azul, rosa, laranja, amarelo-limão e roxo) para tornar mais fácil distinguir os dispositivos. No modo de hibernação, os LEDs centrais laterais mudam para um padrão de intermitência suave, permitindo que você veja o estado do detector de relance.

3. Visor de status LED de fácil visualização

A parte traseira do detector está equipada com uma lâmpada LED que exibe o nível de bateria restante. Isso facilita a verificação do nível de bateria restante e elimina preocupações ao usar o detector.

4. Máximo de 18,5 horas de tempo de espera com uma nova função de sono

O modo de espera regular fornece até 7,5 horas de tempo de espera, enquanto o modo de espera extra recém-adicionado pode fornecer até 18,5 horas de tempo de espera. No modo de hibernação, o LED central na lateral do detector pisca lentamente para indicar o status do detector rapidamente.

5. Sincronização com o console e o suporte de encaixe para exibição do status do detector

Um suporte de acoplamento dedicado é sincronizado com o console para exibir o status “Pronto” e a cor de identificação do detector em uso por meio de um display LED. Isso torna mais fácil verificar o estado atual do detector, mesmo de longe.

Clique no ícone ao lado e baixe o folder de apresentação deste produto.

Função evoluída - A forma arredondada facilita a identificação do detector. LEDs indicadores de status.

Proteção evoluída - Maior durabilidade, impermeabilização.

Mobilidade evoluída - ultraleve, armazenamento de imagens via painel de memória interna.

Qualidade evoluída - Alta qualidade de imagem possibilitada pelo ISS, circuito de redução de ruído e combinação otimizada de fósforo GOS.

1. Inserção aprimorada por meio do design da concha

O design da concha, com seu perfil curvo, permite uma inserção mais fácil nos leitos dos pacientes. Esta forma fácil de segurar torna o painel fácil de pegar, mesmo quando colocado na horizontal, melhorando a eficiência da tarefa.

2. LEDs de cinco cores para melhorar a identificação do painel

O painel D-Evo é equipado com LEDs no centro de cada um dos quatro lados para facilitar a verificação da posição central durante a geração de imagens. Selecione entre cinco cores ao usar vários detectores (azul, rosa, laranja, amarelo-limão e roxo) para tornar mais fácil distinguir os dispositivos. No modo de hibernação, os LEDs centrais laterais mudam para um padrão de intermitência suave, permitindo que você veja o estado do detector de relance.

3. Visor de status LED de fácil visualização

A parte traseira do detector está equipada com uma lâmpada LED que exibe o nível de bateria restante. Isso facilita a verificação do nível de bateria restante e elimina preocupações ao usar o detector.

4. Máximo de 18,5 horas de tempo de espera com uma nova função de sono

O modo de espera regular fornece até 7,5 horas de tempo de espera, enquanto o modo de espera extra recém-adicionado pode fornecer até 18,5 horas de tempo de espera. No modo de hibernação, o LED central na lateral do detector pisca lentamente para indicar o status do detector rapidamente.

5. Sincronização com o console e o suporte de encaixe para exibição do status do detector

Um suporte de acoplamento dedicado é sincronizado com o console para exibir o status “Pronto” e a cor de identificação do detector em uso por meio de um display LED. Isso torna mais fácil verificar o estado atual do detector, mesmo de longe.

FCR de alta qualidade e compacto para uma ampla variedade de imagem de diagnóstico

• Pequeno o bastante para caber em qualquer lugar: área 0,22 m², altura 0,81 m
• Operações fáceis visualizadas em um monitor pequeno
• Suporta vários tamanhos de imagens de diagnóstico (7 tamanhos incluem 15 x 30 cm)

Como o nome indica, CAPSULA, que significa caixa pequena em latim, foi drasticamente dimensionada para ser menor e mais leve do que nunca. Com o método revolucionário de carregamento do cassete vertical da FUJIFILM, o espaço de trabalho foi reduzido em comparação com os modelos de inserção horizontal anteriores, sem comprometer a velocidade ou qualidade da imagem.

O processamento da FCR CAPSULA X de 43-72 imagens por hora é ideal para áreas de volume baixo ou remoto com um fluxo de trabalho menos exigente.

Baixar Documentos

• Folheto (PDF: 151 KB)

Modelo	FCR CAPSULA X
Capacidade de processamento (35x43 IP por hora)	43
Tamanho matriz	18 x 24 cm (10 pixels) 1770 x 2370 24 x 30 cm (10 pixels) 2364 x 2964 35 x 35 cm (10 pixels) 3520 x 3520 35 x 43 cm (10 pixels) 3520 x 4280 20 x 25 cm (10 pixels) 2000 x 2510 25 x 30 cm (10 pixels) 2505 x 3015 15 x 30 cm (10 pixels) 1464 x 2964
Tipo da IP aplicável	ST-VI
Leitura de 50 µm	n.a.
Dimensões (unidade de leitura, mm)	L 590 P 380 H 810
Peso (kg)	99
Consumo de energia (kW)	0,2
Compatibilidade DICOM	Lista de trabalho de modalidade, modalidade desempenhada pela etapa de procedimento, impressão em escala de cinza básica, Armazenamento de imagem CR, Compromisso de armazenamento
Outras opções para o Console CR	Obturador eletrônico, anotação livre, composição de imagem, seleção de menu automática, Ajuste LUT, Programa de controle de qualidade do FCR, QA colocação, processamento de multifrequência, controle de ruído flexível, remoção de padrão em grade

Recursos

Um dos principais componentes do FCR é uma Placa de Imagem, ou IP, usada no lugar do filme dos raios X para digitalizar facilmente imagens de raios X. O FCR CAPSULA XLII apresenta a IP em uma estrutura compacta inédita, já que incorpora mais de 70 anos de ampla tecnologia e know-how da Fujifilm.

CAPSULA, que significa caixa pequena em latim, foi inteligentemente dimensionada para ser bem menor e mais leve, impulsionando flexibilidade na instalação e layout, enquanto mantém as especificações para uma ampla variedade de necessidades das imagens de diagnóstico desde radiografia geral até radiografia panorâmica. Além disso, a capacidade opcional de leitura de 50 mícrons com o HR-V ou HR-VI pode ser utilizada para visualizar estruturas mais finas e mínimas para melhores diagnósticos.

Compacto com alta eficácia

Unidade tudo-em-um para todas as necessidades de diagnóstico por imagem

Operações fáceis monitoradas na tela

Capaz de iniciar a leitura da IP automaticamente e processar a imagem quando o cassete da IP for inserido, o sistema foi desenvolvido para concluir o ciclo de leitura da IP com operações simples. Os parâmetros de configuração podem ser alterados com os botões na tela do monitor. A tela também pode exibir o status e o tempo restante para concluir o processo de leitura da IP para conveniência do usuário.

Tela de imagem e processamento – CR Console

O console multifuncional cuida de todos os procedimentos complexos das imagens de raio-X digital (identidade do paciente, revisão, processamento e impressão de imagem, interface DICOM e mais) assim como funções para garantia de qualidade, tudo em uma única estação de trabalho.

Apresentando a tecnologia do Image Intelligence™

Aplicações de mamografia*** (opcional)

O HR-VI*4 melhorou o tipo da IP do HR-V e apresenta os seguintes recursos adicionais.

Melhoria na qualidade de imagem

Ao utilizar as tecnologias da placa de imagiologia, a qualidade de imagem do HR-VI melhorou em comparação com o HR-V.

Compatível com MAMMOASCENT AWS-c

Compatível com o programa Fujifilm Mammography QC

Especificações

Tempo exigido para o Feed/Carga da IP:

Capacidade de processamento

Tempo para exibição no CR Console:

• Aprox. 42 s em caso de 35 × 43 cm (ST-VI) com leitura de 100 mícrons
• Aprox. 32 s em caso de 18 × 24 cm (HR-V)*** com leitura de 50 mícrons

Hora de imprimir no DRYPIX 4000 pela rede via CR Console:

• Aprox. 145 s em caso de 35 × 43 cm (ST-VI) com leitura de 100 mícrons
• Aprox. 140 s em caso de 18 × 24 cm (HR-V)*** com leitura de 50 mícrons

Especificação de leitura

Cassete da IP

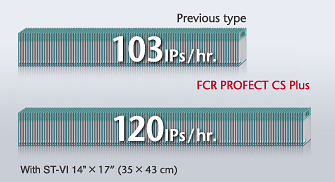

A capacidade de processamento mais rápida no mundo (A partir do final de agosto 2012)

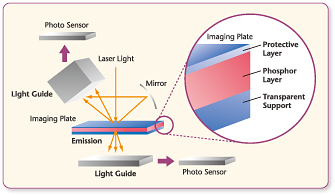

Tecnologia de leitura em dois lados

Imagens de alta precisão para várias necessidades

Enquanto a alta DQE é alcançada pela tecnologia de leitura em dois lados da Fujifilm, com sua exposição à dose baixa, o FCR PROFECT CS Plus e o FCR PROFECT ONE Plus aliviam a pressão dos pacientes durante exames de raios X. Incorporado com a tecnologia de processamento de imagens proprietária da FUJIFILM (Image Intelligence™), a leitura de imagem em alta resolução com 20 pixel/mm de espaçamento de amostra entrega imagens com excelente qualidade em áreas de diagnóstico versáteis.

Por exemplo, são adequados para áreas de diagnóstico exigindo imagens de alta qualidade com exposição de baixa dose, como mamografia, pediatria, acompanhamentos e testes utilizando cateter.

Um FCR multifuncional

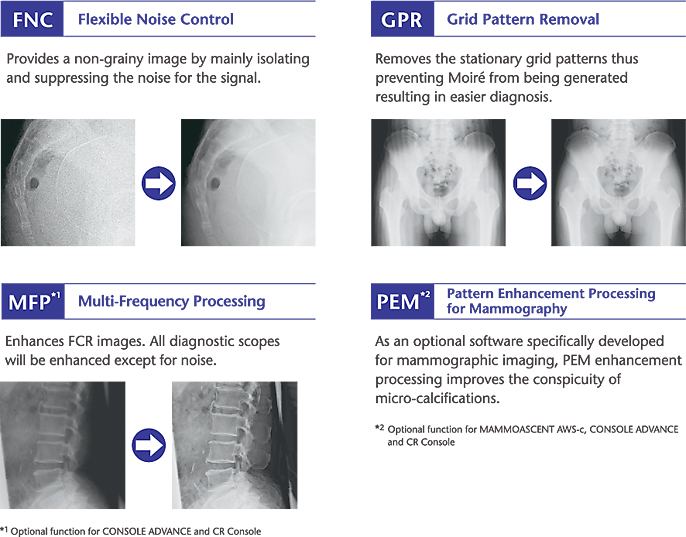

Processamento de imagem melhorada

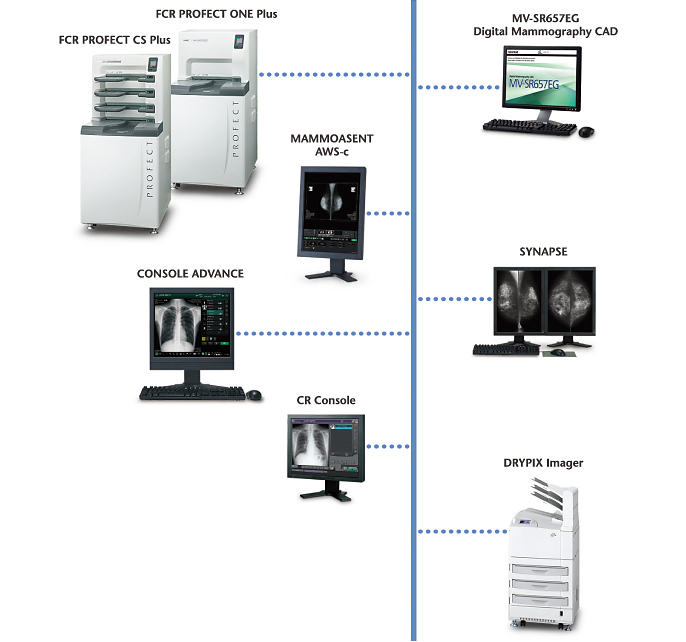

Configuração do sistema

Configurações ideais adequadas para várias aplicações realizam fluxo de trabalho uniforme

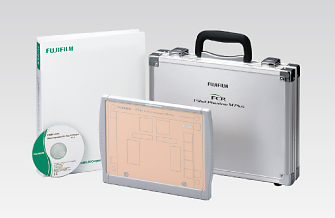

Programa Mammography QC
